平面型钢格板

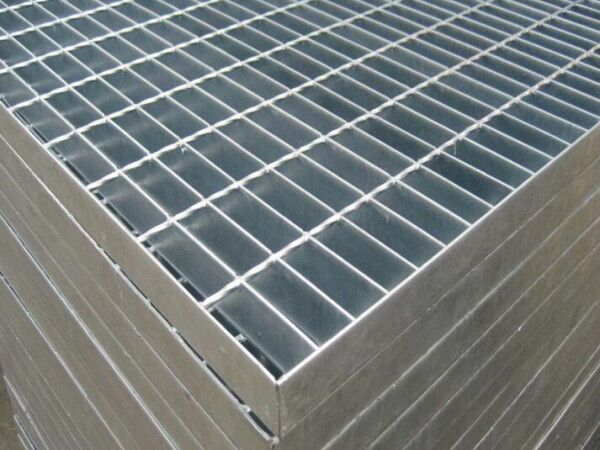

     平面型钢格板是近几年来钢结构设计里面不可缺少的产品之一，一般情况下采用低碳扁钢（Q235材质）与麻花钢制作而成的热镀锌钢格板，也可以采用冷镀锌钢格板或喷漆钢格板，在需要承重力比较大的场合也可以使用扁钢与扁钢交叉制作而成的对插接钢格板及采用不锈钢扁钢制作的不锈钢钢格板。

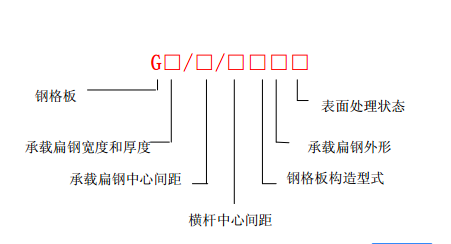

注释1. 钢格板构造型式，例如:

W — 压焊钢格板(在标记中可省略)；

L — 压锁钢格板。

2. 承载扁钢中心间距，单位为毫米（mm）。

3. 横杆中心间距，单位为毫米（mm）。

4. 承载扁钢外形标记:

F -- 扁钢(在标记中可省略)；

Ⅰ -- Ⅰ型钢；

S -- 齿型扁钢。

5. 表面处理状态标记:

G -- 热浸镀锌(在标记中可省略)；

P -- 涂漆；

U -- 表面不作处理。

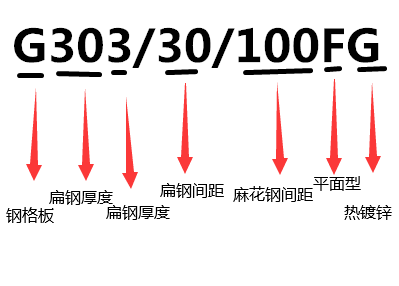

平面钢格板标记示例

1、钢格板的承载扁钢为平面型钢，截面尺寸为25mm×5mm，承载扁钢中心间距为30mm， 横杆中心间距为100mm，构造型式为压焊钢格板（麻花钢钢格板），表面不处理，其标记为G255／30／100WFU。

2、钢格板承载扁钢的截面尺寸为30mm×3 mm，中心间距为40mm，横杆中心间距为50mm，构造型式为压锁钢格板（插接钢格板），表面热浸镀锌处理，其标记为G303／40／50L。

   平面型钢格板价格用户在定做钢格板的时候需要提供平面型钢格板的扁钢宽度、厚度和间距、表面处理方式。如果不是很清楚，请告知厂家平面型钢格板的使用场所和承重需求。方便厂家计算价格
